Установка камеры заднего вида в подсветку номерного знака (как снять обшивку задней двери)

[akTula]

Имеется

1. октавия тур универсал

2. камера заднего вида, устанавливаемая вместо плафона/лампы подсветки номерного знака.

Планирую кинуть провод от плафона по левой (водительской) стороне до гофры, и по салону опустить вниз до фонаря. От фонаря взять питание на камеру и тащить дальше к торпеде.



Соотв - кто снимал обшивку задней двери основную часть и верхнюю/левую панельки, а так-же левую сторону в салоне - где, что, как... какие подводные камни?

Нашел поиском картинку только для лифтбека.



[Skoda диагност]

Немного не корректно, для машин после 00 года вот процедура:

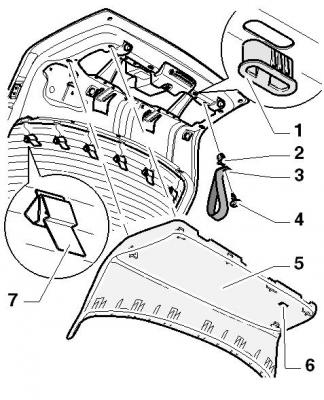

Снятие и установка облицовки багажной двери для автомобиля 08.00 ►
1 -  Пластмассовый зажим
2 -  Пластмассовая гайка
–   Вдавливается в крышку багажника.
3 -  Петля
–   При установке облицовки продевается через отверстие -6-.
4 -  2,5 Н*м
5 -  Облицовка
Снятие:
–   Отсоединить облицовку крышки багажника.
Установка:
–   Вставить облицовку в металлические зажимы -7- и закрепить в пластмассовых зажимах -1-.
6 -  Отверстие для петли
7 -  Зажим
–   Вставить в проём.

[Skoda диагност]

Для Combi



Общая схема монтажа облицовки багажной двери (Octavia Combi)

1 -  Пластмассовая гайка

2 -  Петля –  При установке облицовки -6- продевается через отверстие -7-.

3 -  2,5 Н*м

4 -  Боковая облицовка –  Снятие: Отсоединить облицовку от зажимов -8-. –  Установка выполняется в обратной последовательности.

5 -  Средняя облицовка –  Снятие: Отсоединить облицовку крышки багажника. –  Установка выполняется в обратной последовательности.

6 -  Облицовка крышки багажника –  Снятие: Отсоединить облицовку крышки багажника. –  Установка выполняется в обратной последовательности.

7 -  Отверстие для петли

8 - Зажимы

[Skoda диагност]

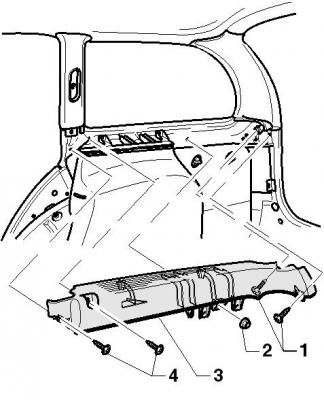

Боковая накладка для Combi



Общая схема монтажа накладки шторки багажного отсека (Octavia Combi)

1 -  2,5 Н*м

2 -  Пластмассовая гайка

3 -  Накладка шторки багажного отсека Снятие: –  Снять накладку багажного отсека. –  Снять нижнюю облицовку стойки C. –  Вывернуть винты -1- и -4-. –  Ослабить пластмассовые гайки -2-.

  Указание

Накладки шторки багажного отсека крепятся двумя пластмассовыми гайками. –  Отсоединить разъёмы динамиков. –  Освободить из зажимов ремень безопасности. –  Снять накладку шторки багажного отсека -3-. Установка выполняется в обратной последовательности.

4 -  2,5 Н*м

[Skoda диагност]

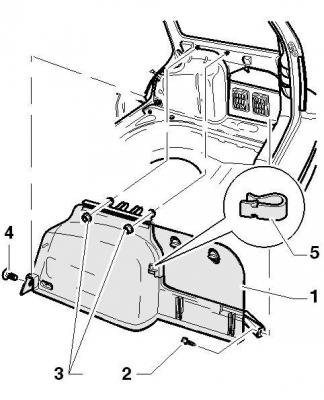

Боковая облицовка багажного отсека (Octavia Combi) - общая схема монтажа

1 -  Облицовка Снятие: –  Вынуть спинку . –  Снять удерживающий зажим -4-. –  Снять накладку шторки багажного отсека . –  Отвинтить пластмассовые гайки -3-. –  Вывернуть винты -2-. –  Снять зажимы -5-. –  Отсоединить облицовку, сдвинуть по направлению движения и вынуть. Установка выполняется в обратной последовательности.

2 -  1 Н*м

3 -  Пластмассовая гайка

4 -  Удерживающий зажим

5 -  Зажим

[vanil]

Всем привет! Никто не знает номер гофры багажника через которую проходят провода из салона в крышку багажника? Спасибо!

Изменено 23 июня, 2015 пользователем vanil

[vanil]

Я бы тему назвал, как поставить обшивку :)))) Эта процедура всегда была жестью)
