Коробка предохранителей на шкоде А5

Recommended Posts

Ребятки,у кого шкода октавия А5 2013 г.в.?
Скиньте пожалуйста фотки коробок предохранителей(в салоне и в моторном отсеке).

Share this post


Link to post
Share on other sites

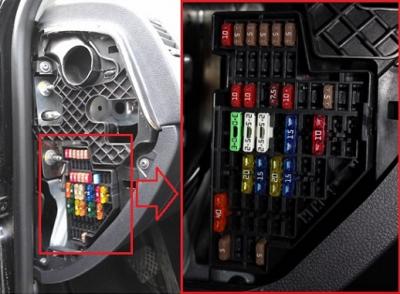

Предохранители в передней панели
Предохранители расположены за крышкой с левой стороны передней панели.
› Снять крышку блока предохранителей с помощью отвёртки
› После замены предохранителя установите крышку на место.

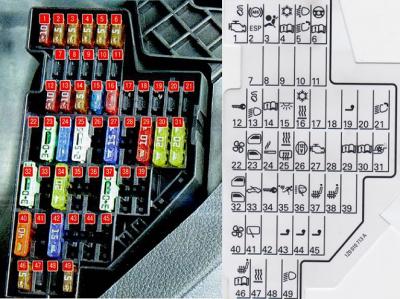

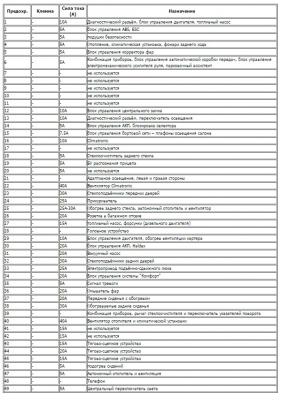

Расположение предохранителей в передней панели

Предохранители в моторном отсеке

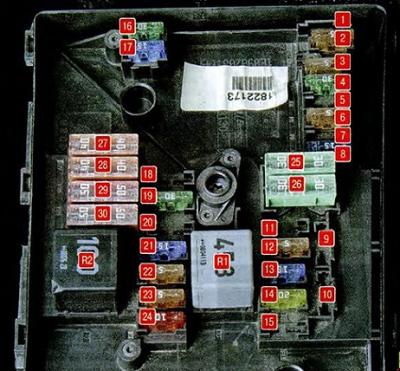

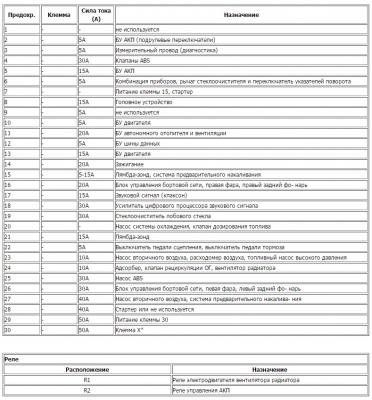

Расположение предохранителей в моторном отсеке

  • Upvote 1

Share this post


Link to post
Share on other sites

Книжка у меня есть!)


Мне фотки нужны!!!


Share this post


Link to post
Share on other sites

Книжка у меня есть!)

Мне фотки нужны!!!

А в чём проблема-то? Предохранители находятся как и показано на картинках в книжке. Интересно что-же вы хотите увидеть на фото?

Share this post


Link to post
Share on other sites

Приезжай на встречу в пятницу и посмотришь


Share this post


Link to post
Share on other sites

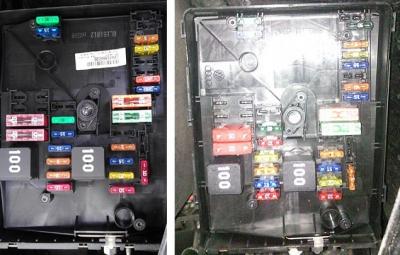

:shifty: та-же история хотел посмотреть каких именно цветов стоят предохранители в блоках, нашел фотки и описание


































Share this post


Link to post
Share on other sites

У меня вышла непонятка со стартером, везде на разные клеммы пишут =(


Share this post


Link to post
Share on other sites
