Недавно купил машину! Перестал работать задний дворник, думаю из-за перегорвшего предохранителя. Проблема в том, что не могу найти где находится блок с предохранителями. Всё облазил, под капотом нет, в салоне нет! Где он? http://skoda-tula.ru/public/style_emoticons/<#EMO_DIR#>/bh.gif

Share this post


Link to post
Share on other sites

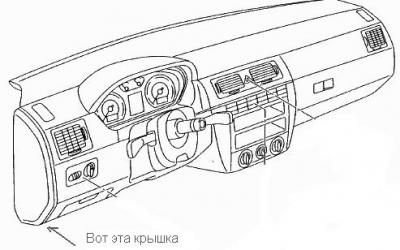

Вот схема:


Эту крышку снимаешь, под ней предохранители.

Share this post


Link to post
Share on other sites

2002 год машина, админ спасибо тебе за схему!

Share this post


Link to post
Share on other sites

а на сигнализацию,кто нибудь знает где предохранители, подскажите?

Share this post


Link to post
Share on other sites

Крышка между рулем и водительской дверью, когда дверь откроеш, увидеш крышку сбоку.

Share this post


Link to post
Share on other sites

а на сигнализацию,кто нибудь знает где предохранители, подскажите?

Какая сигналка то? Если штатная, то и предохранитель в штатном монтажном блоке (см. схему выше), а если сторонняя, то там где спрятан блок самой сигнализации, обычно под торпедо.

Share this post


Link to post
Share on other sites

starline b6

Share this post


Link to post
Share on other sites

Случаем мож кто знает номер предохранителя рецеркуляцыи воздуха, и диагностического разьема номер?

Share this post


Link to post
Share on other sites

Блок предохранителей в панели приборов


Дополнительный блок на аккумуляторной батарее


Большинство электрических цепей автомобиля защищены плавкими предохранителями. Если на автомобиле не работает какой-либо из электрических приборов, сначала проверьте предохранитель, защищающий цепь этого прибора. Цепи, защищаемые предохранителями, указаны в табл. Цепи, защищаемые плавкими редохранителями (блок в панели приборов).

Дополнительный блок предохранителей установлен на аккумуляторной батарее. Цепи, защищаемые предохранителями указаны в табл. Цепи, защищаемые плавкими предохранителями (блок на аккумуляторной батарее).

ПОРЯДОК ВЫПОЛНЕНИЯ Предупреждение

Изображение Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов. 1. Аккуратно поддев отверткой в местах крепления защелок, снимите боковую облицовку панели приборов с левой стороны (см. подраздел 11.6). 2. Снимите вещевой ящик со стороны водителя (см. подраздел 11.6). 3. Отверните два болта крепления и снимите блок предохранителей. 4. Установите блок предохранителей в обратном порядке. 5. Для замены дополнительных предохранителей, установленных в блоке на аккумуляторной батарее, отожмите в стороны пластмассовые петли и откиньте крышку блока. 6. Отверните гайки крепления и снимите предохранитель. 7. Установите новый предохранитель в обратном порядке.

Цепи, защищаемые плавкими предохранителями (блок в панели приборов)

Номер

Сила тока, А

Защищаемые цепи

1

5

Комбинация приборов

2

10

Сигнал торможения

3

5

Система автоматического контроля, кондиционер

4

10

Плафоны освещения салона

5

5

Сигнальные фонари в дверях

6

5

Корректор фар

7

5

Усилитель рулевого управления, элементы системы управления двигателем

8

10

Контакт S замка зажигания

9

10

Кислородный датчик (лямбда-зонд)

10

5

Контакт S

11

5

Зеркала заднего вида

12

5

Вентилятор отопителя, кондиционер

13

10

Фонари света заднего хода

14

10

Блок управления (только для дизельных двигателей)

15

10

Очиститель и омыватель ветрового стекла

16

5

Комбинация приборов

17

5

Блок управления (только для бензиновых двигателей)

18

5

Телефон

19

10

Автоматическая коробка передач

20

5

Реле контроля неисправности ламп

21

5

Обогрев жиклеров омывателей, люк в крыше

22

Резерв

23

10

Правая лампа дальнего света в фаре

24

10

Элементы системы управления двигателем

25

5

ABS, ASR, ESP

26

Резерв

27

Резерв

28

5

Выключатель сигнала торможения, датчик положения педали сцепления, Tempomat

29

Резерв

30

10

Левая лампа дальнего света в фаре, контрольная лампа дальнего света

31

10

Замок крышки багажника (с центральным замком)

32

10

Очиститель стекла двери задка

33

5

Правые лампы габаритного света

34

5

Левые лампы габаритного света

35

10

Форсунки (только для бензиновых двигателей)

36

5

Фонари освещения номерного знака

37

5

Задний противотуманный фонарь и его контрольная лампа

38

5

Обогрев наружных зеркал заднего вида

39

20

Обогрев стекла двери задка

40

20

Звуковые сигналы

41

20

Стеклоочистители

42

15

Прикуриватель и розетка

43

20

Центральный блок управления

44

15

Указатели поворота

45

20

Радиоприемник, навигационная система

46

25

Стеклоподъемник правой передней двери

47

Резерв

48

30

Блок управления, топливный насос высокого давления (только для дизельного двигателя)

49

15

Центральный замок

50

15

Правая лампа ближнего света фар

51

15

Розетка в багажнике

52

15

Система зажигания

53

25

Стеклоподъемник правой задней двери

54

15

Левая лампа ближнего света фар

55

Резерв

56

25

Блок управления (только для бензиновых двигателей)

57

25

Розетка тягово-сцепного устройства

58

20

Стеклоподъемник левой передней двери

59

15

Устройство смены компакт-дисков

60

15

Сирена противоугонной сигнализации

61

15

Топливный насос (только для бензиновых двигателей)

62

25

Люк в крыше

63

15

Обогрев сидений

64

20

Омыватель фар

65

15

Противотуманные фары

66

25

Стеклоподъемник левой задней двери

67

Резерв

68

25

Вентилятор отопителя

Edited by роман
  • Upvote 1

Share this post


Link to post
Share on other sites

А есть расшифровка схемы на картинке????просто не знаю как найти предохранитель))

Share this post


Link to post
Share on other sites

Расшифровка на пластиковой крышке, которую снимали для доступа к предохранителям.

Share this post


Link to post
Share on other sites

Попробуй прозвонкой прозванить предохранители ( на картинке не все понятно )
