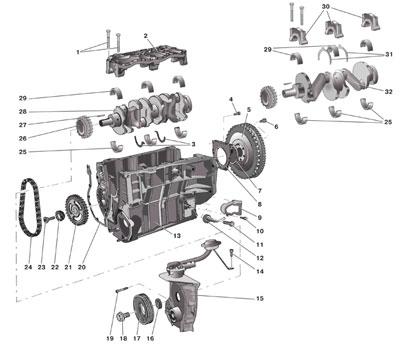

Admin Опубликовано 13 ноября, 2009 Жалоба Поделиться Опубликовано 13 ноября, 2009 1 – болт крепления корпуса; 2 – корпус крышек коренных подшипников двигателя 1,4 л; 3 – упорное полукольцо коленчатого вала двигателя 1,4 л; 4 – болт крепления держателя заднего сальника; 5 – маховик; 6 – болт крепления маховика; 7 – задний сальник коленчатого вала; 8 – держатель заднего сальника; 9 – защитный экран; 10 – болт крепления экрана; 11 – болт крепления датчика; 12 – датчик детонации; 13 – блок цилиндров; 14 – болт крепления кронштейна маслоприемника; 15 – крышка распределительных шестерен; 16 – передний сальник коленчатого вала; 17 – шкив привода генератора; 18 – болт крепления шкива коленчатого вала; 19 – болт крепления крышки; 20 – прокладка крышки; 21 – шестерня распределительного вала; 22 – шестерня привода масляного насоса; 23 – болт крепления шестерен; 24 – цепь привода распределительного вала; 25 – верхние вкладыши коренных подшипников; 26 – шестерня коленчатого вала; 27 – шпонка; 28 – коленчатый вал двигателя 1,4 л; 29 – нижний вкладыш коренного подшипника; 30 – крышки коренных подшипников двигателя 1,0 л; 31 – упорное полукольцо коленчатого вала двигателя 1,0 л; 32 – коленчатый вал двигателя 1,0 л Распределительный вал бензиновых двигателей объемом 1,0 л, мощностью 37 кВт и 1,4 л, мощностью 50 кВт приводится во вращение цепью. Предупреждение Цепь нужно менять в комплекте с шестернями коленчатого и распределительного валов. Если цепь снимают не для замены, нужно пометить направление ее вращения, так как при изменении направления вращения цепь будет быстро изнашиваться. ПОРЯДОК ВЫПОЛНЕНИЯ: 1. Снимите ремень привода генератора 2. Удерживая коленчатый вал от проворачивания, отверните болт 18 и снимите шкив 17 привода генератора. 3. Снимите масляный картер двигателя 4. Отверните болт 14 крепления кронштейна приемника масляного насоса 5. Отверните болты 19 крепления крышки 15 распределительных шестерен и снимите ее с прокладкой 20 крышки. Предупреждение Прокладку крышки распределительных шестерен нужно заменить на новую. 6. Отверните болт 23 крепления и снимите шестерню 22 привода масляного насоса. 7. Снимите шестерни 21 и 26 вместе с цепью. 8. Подберите шестерню коленчатого вала 9. Наденьте цепь на шестерни так, чтобы между метками на них расположилось 12 осей звеньев цепи, как показано на рисунке. В таком положении установите шестерни на коленчатый и распределительный валы. Установите шестерню привода масляного насоса. Вверните болт крепления шестерен, предварительно нанеся на резьбу болта герметик Loctite 648 (1 – цепь привода распределительного вала; 2 – шестерня распределительного вала; 3 – шестерня коленчатого вала; А – метка на шестерне распределительного вала; Б – метка на шестерне коленчатого вала). 10. Установите все снятые детали в обратном порядке. Перед вворачиванием болтов крепления крышки распределительных шестерен нанесите на их резьбу герметик Loctite 242. Цитата Ссылка на комментарий Поделиться на другие сайты Поделиться
