Замена подсветки в Octavia 2 [ОТЧЁТ!]

В этой теме 23 сообщения

И вот наконец то дошли руки переделать подсветку приборной панели на Skoda Octavia 2 (A5)

Потребовалось:

Набор звёздочек

16 белых SMD диодов

6 красных SMD диодов

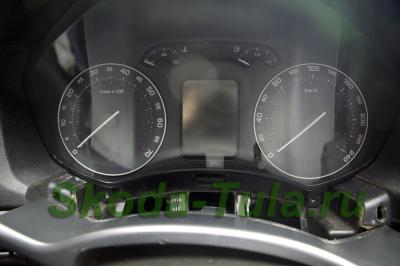

Для того что бы снять щиток надо выдвинуть руль на себя и опустить его в самое нижнее положение! Затем снимаем декоративные накладки слева и справа от руля, ну и само собой накладку которая над рулём:

post-1-064555700 1297423033_thumb.jpg

Откручиваем 2 болта снизу и аккуратно!!! отсоединяем верхние защёлки, сломать стекляшку можно запросто!

После того как щиток окажется в руках не спешите отсоединять разъём, перед этим закройте все двери из салона, кроме водительской и после этого снимите клемму с аккумулятора! После этого снимаем разъём с приборки, плавно сдвигая планку он сам выходит, всё снимается руками, ни пробуйте ковырять защёлку отверткой, можно сломать. Без приборки машина не заведётся, поэтому закрывайте дверь с ключа и смело шагайте домой)))

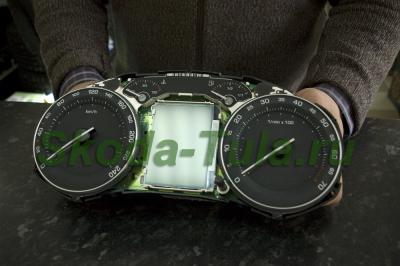

Чтобы разобрать щиток нужно открутить 4 болта с обратной стороны и затем отжать защёлки по периметру. После этого снимаем стекляшку

post-1-041494900 1297423030_thumb.jpg

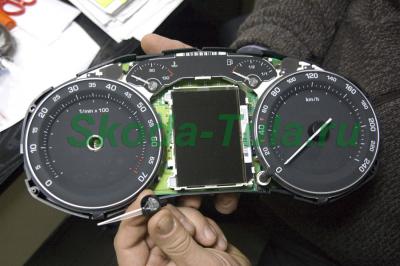

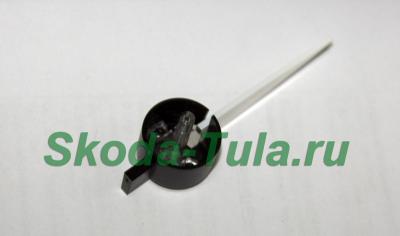

Стрелки снимаются поворотом в сторону и на себя

post-1-008491700 1297423018_thumb.jpg

post-1-082406400 1297423011_thumb.jpg

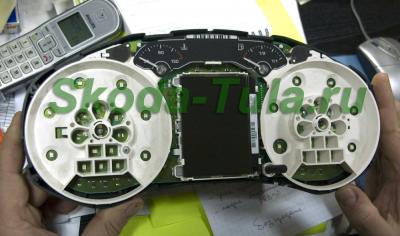

Затем снимается циферблат

post-1-036997300 1297423022_thumb.jpg

По аналогии снимаем верхние стрелки.

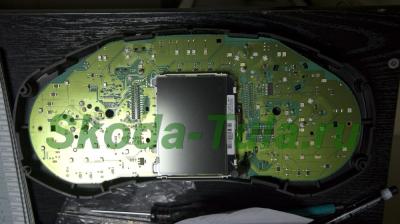

Затем снимается белый световод, у него 3 защёлки, 2 по бокам и одна сверху

post-1-043620200 1297423026_thumb.jpg

А дальше можно приступать к перепайке, но нужна сноровка и паяльная станция...

Собираем щиток в обратном порядке! Подключается сначала приборка, затем одевается клемма на аккумуляторе!

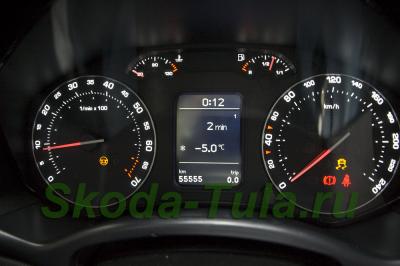

Итог такой:

post-1-012883500 1297423037_thumb.jpg

Фоткал днём, как светит ночью выложу позже

Это сообщение было вынесено в статью

3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

классно смотрится :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

как всегда 5+, получилось экран компьютера не весь светится а ток что написано?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

как всегда 5+, получилось экран компьютера не весь светится а ток что написано?

Рад стараться!

Ну да, макси дот не трогал :) Там и так всё нормально!

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

+1 Молодец, классно смотрится :nea: !

p.s. прикольный километраж на тот момент у тебя был :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ночью ещё прикольней,салон намного уютней стал смотреться

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Дико радует новая подсветка, приборы стали намного информативнее. Осталось переделать кнопки и сделать подсветку ручек дверей

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Дико радует новая подсветка, приборы стали намного информативнее. Осталось переделать кнопки и сделать подсветку ручек дверей

На днях и у меня добрались руки до посветки кнопок стеклоподъёмника.

Вот мой отчётик:

Мне понадибилось 7 белых светодиодов SMD-3528, пояльник, отвертка, мультиметр и конечно же терпение :)

1) собственно снимаем блок с кнопочками



2)аккуратно разбираем используя отвертоку.




3)вот и добрались до схемки, на которой видим 4 зелёных диода - их нам и предстоит заменить. В других дверях диоды по одному.


4)с помощь мультиметра определям + и - на схеме, дабы припоять правильно.


5)дальше дело техники - отпаиваем зелёные и припаиваем белые. Сразу хочу отметить, диоды чувствительны к температуре (можно попросту спалить), поэтому температура пайки должна быть не высокой (думаю в градусах писать нет смысла).

6)по окончании пайки тем же мультиметром проверяем диоды и приступаем к сборке блока.


7) ВОТ РЕЗУЛЬТАТ:



4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И вот наконец то дошли руки переделать подсветку приборной панели на Skoda Octavia 2 (A5)

Добрый день, не подскажите оригинальный номер приборки с большим экраном

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день, не подскажите оригинальный номер приборки с большим экраном

Не так всё просто как кажется, приборок очень много разновидностей, плюс в приборке встроен иммобилайзер :unknown:
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Не так всё просто как кажется, приборок очень много разновидностей, плюс в приборке встроен иммобилайзер :unknown:

Я узнавал, поменять и перепрошить можно, вот только приборку надо найти.

И очень хочеться именно такую как на фотке.

Отредактировал goga_pharm
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кстати на FL-ках советую переделать цвет стрелок! Красные будут смотреться шикарно, просто бомба))) Стиль ауди

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Потребовалось:

Набор звёздочек

16 белых SMD диодов

6 красных SMD диодов

Каких именно smd диодов по номеру?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Диоды покупались в Москве, номера их не знаю

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Артур, если такие Изображението это SMD-3528

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А размар какой и яркость?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

сенк народ очень помогла тема с решением количества.. скажите , я наслышан что есть ещё 5050 диоды, не подскажите где они и сколько их без магнитолы..

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вопрос к знатокам. В задние катафоты, которые в бампере , внедрил светодиодную ленту. Запитал ОБА катафота на правый задний фонарь к проводу, который идет к  стоп сигналу, т.е. получилось, что при включенных габаритах ленты горят с одной яркостью, при торможении загораются ярче. Суть проблемы такова - левый горит исправно, в правом периодически гаснут "секции" (лента режется по секциям по три светодиода). Секции перепаиваю на исправные, но через день все равно такая ерунда повторяется. Уже поставил резистор от жигулей (который яркость регулирует) и выставил его на минимум, но с вновь купленной и целиком установленной (т.е. поменял всю ленту, а не потухшие секции) повторилась та же петрушка - крайняя секция погасла. Куда копать???

От себя есть лишь одно предположение - что слишком плотно склеиваю плафон и возможно какие-то из светодиодов повреждаются в процессе эксплуатации, т.к. после каждой перепайки и последующей склейки плафона гаснут разные секции.П.С. - левый горит с самого первого раза сборки и не перегорает, оба запитаны к одному проводу!!!

Отредактировал Leace
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну в принципе, если по электрие всё норм., то остаются механические повреждения, так что твоё предположение может иметь место быть.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вопрос к знатокам. В задние катафоты, которые в бампере , внедрил светодиодную ленту. Запитал ОБА катафота на правый задний фонарь к проводу, который идет к стоп сигналу, т.е. получилось, что при включенных габаритах ленты горят с одной яркостью, при торможении загораются ярче. Суть проблемы такова - левый горит исправно, в правом периодически гаснут "секции" (лента режется по секциям по три светодиода). Секции перепаиваю на исправные, но через день все равно такая ерунда повторяется. Уже поставил резистор от жигулей (который яркость регулирует) и выставил его на минимум, но с вновь купленной и целиком установленной (т.е. поменял всю ленту, а не потухшие секции) повторилась та же петрушка - крайняя секция погасла. Куда копать???

От себя есть лишь одно предположение - что слишком плотно склеиваю плафон и возможно какие-то из светодиодов повреждаются в процессе эксплуатации, т.к. после каждой перепайки и последующей склейки плафона гаснут разные секции.П.С. - левый горит с самого первого раза сборки и не перегорает, оба запитаны к одному проводу!!!

Попробуй запитать от другого источника, напрямую и сразу станет понятно повреждена ли секция или нет :)

PS а так я бы вообще отказался от подобной идеи, смотрится очень кустарно и колхозно, имхо

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

в секции не горит один диод,а так как соединение последовательное, то и остальные 2 погасли. А по поводу смотрится, как говорится на вкус и цвет =)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Перепаивай заново, перед сборкой тестируй альтернативным источником питания, а не сразу от фонаря :) В идеале надо отключить тест ламп, лампам накаливания пофигу, а вот диоды капризны в этом плане

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Появилась мысль переделать подсветку кнопок в салоне на красный цвет.


Только приборку оставить белой
